برج خنک کننده تر چیست؟

برج خنک کننده (ترنسلیت انگلیسی: cooling tower) نوعی مبدل انرژی بوده که وظیفه «برج خنک کن» تولید آب خنک برای سایر ماشین آلات صنعتی می‌باشد. برج خنک کننده یک مبدل حرارتی بزرگ (heat exchanger) بین آب و هوا به حساب می‌آید. هدف اصلی برج خنک کن کاهش دمای آب برگشتی تجهیزاتی همانند چیلر، بویلر و کوره‌های ذوب فلزات است. این تجهیز با ایجاد یک عملکرد تبخیری در کاربری کاهش دمای آب تا محدوده خاص بکار می‌رود. افت دمای سیال آب گرم در کولینگ تاور همواره تابع شرایط محیط اقلیم محل نصب بوده است. این ماشین سرمایشی بواسطه مایعی مثل آب حرارت مازاد و اضافی ماشین‌آلات را جذب و آن را به محیط هدایت می‌کند.



جالب است بدانید گرمای دریافت شده از اجزای صنعتی در مکانیزم داخلی برج خنک کننده توسط هوای خشک به بیرون انتقال می‌یابد. به بیانی دیگر برج خنک کن نوعی تبادل کننده انرژی بین آب و هوا محسوب می‌شود. اتفاقی که درون یک کولینگ تاور رخ می دهد نوعی تماس یا ارتباط مستقیم و غیر مستقیم بین دو سیال است. این تماس و ارتباط بین آب و هوا موجب جابجایی انرژی گرمایی و کاهش یافتن دمای آب می‌گردد.

چرا از برج خنک کننده استفاده می کنیم؟؟

شاید این سوال پیش بیاید که چرا از برجهای خنک کننده استفاده می کنیم. همانطور که میدانیم اغلب تجهیزات صنعتی و غیر صنعتی در چرخه کاری خود پس از مدتی گرم می‌شوند. درصد کمی از این ماشین آلات یا تجهیزات گرمای تولید شده را توسط هوای محیط به اطراف دفع می‌کنند. برج خنک کننده صنعتی تقریباً در هر جایی که در پروسه تولید و ساخت نیاز به آب خنک باشد، به کار برده می‌ شود.

دسته اعظمی از این تجهیزات نیز برای دفع گرمای مازاد تولیدی خود از آب گردشی استفاده می‌نمایند. آبی که گرمای این ماشینها را جذب کرده دچار افزایش دما شده و به سمت مبدل های حرارتی هدایت خواهد شد. از طرفی دیگر آب سرد تولیدی از برج خنک کننده در مبدل این انرژی گرمایی را به طور کامل دفع میکند.

برج خنک کن یا برج خنک کننده چیست؟

در یک جمله مختصر باید برج خنک کننده را منبع تولیدکننده آب خنک مورد نیاز در هر صنعتی دانست. آب سرد تولید شده توسط این منبع برودتی مجدداً انرژی اضافی تجهیزات را جذب و آن را به هوا انتقال می‌دهد. این فرآیند تبادلی یک سیکل تکراری است که دمای کاری ماشین‌آلات صنعتی را دائماً ثابت نگه می‌دارد.

این دستگاه سرد کننده و تبریدی با فراهم کردن دائم آب سرد می‌تواند گرمای چیلرها، دیگها یا کوره‌های القایی را بگیرد. کاهش دائمی دمای ماشین آلات و جذب گرمای آنها یک دغدغه بزرگ در تضمین ثبات سیستم به شمار می‌آید. برج خنک کننده مدار بسته همچنین مزیت­ هایی از جهت فعالیت در دماهای محیط نزدیک به صفر برای سیستم­ های خنک ­کننده ایجاد می ­کنند.

فقدان گردش مکرر آب خنک موجب افزایش یافتن دمای ماشینهای صنعتی شده و باعث عدم کارایی مناسب آنها خواهد شد. بنابراین بکارگیری برج خنک کننده سبب ثابت شدن راندمان یک چرخه خواهد گردید. این سیستمها ممکن است گاهاً یک چرخه تهویه مطبوع ساختمان مسکونی، اداری و تجاری باشند. یا همچنین ممکن است این تجهیزات مهم فرآیند تولید یک یا چند محصول را بر عهده داشته باشند.

انواع کاربری برج خنک کننده در صنعت و تهویه مطبوع

• کاربری اول: به منظور دفع گرمای دستگاه‌های صنعتی مختلف در تمامی فصول

اکثر ماشین‌آلات صنعتی همانند کوره‌های ذوب القایی و قوس، بویلرها و توربین‌ها و غیره در چرخه کاری خود مقداری زیادی حرارت تولید می‌کنند. برج خنک کننده با تکمیل این چرخه صنعتی، پروسه جذب این انرژی حرارتی و دفع آن به محیط مطلوب را انجام میدهد. توربین‌های گازی در پالایشگاه‌، کمپرسورهای هوا در نیروگاه‌ و دیگ‌های بخار در صنایع متنوع از مهمترین صنایع کاربردی این محصول بشمار می‌آیند.

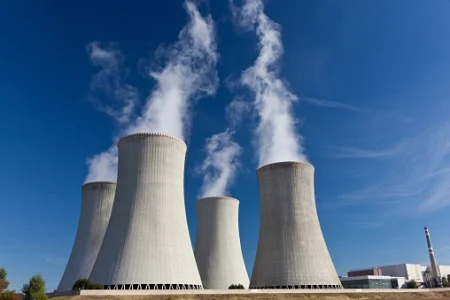

در این مدل کاربری وظیفه استخراج انرژی گرمایشی بعهده هوای بدون رطوبت محیط است. هوای خروجی از قسمت گلویی با افزوده شدن نسبت رطوبت سبب می‌شود تا هوای خروجی از برج به حالت اشباع درآید. جالب است بدانید این بخارات موجود در هوا عمدتاً باعث تشکیل ابر و مه در قسمت بالایی کولینگ تاور خواهد شد.

• کاربری دوم: جهت سرد نمودن چیلرهای تهویه مطبوع ساختمانها در تابستان

اکثریت ساختمانهای مسکونی و آپارتمانهای بزرگ و کوچک، ادارات، بانکها و مراکز خرید دارای سیستم تهویه مرکزی می‌باشند. در سیستمهای سرمایش مرکزی معمولاً از چیلرهای تراکمی یا جذبی در خنک نمودن هوای محیط داخل استفاده می‌نمایند. گرمای جذب شده از یک منطقه ساختمان توسط چیلر سبب افزایش دمای مبرد (گاز کمپرسور) خواهد شد.

آب سرد تولید شده از برج در بخش کندانسور چیلر افزایش دمای مبرد را جبران میکند. لازم بذکر است بدانید که فقط چیلرهایی با کندانسور آبی از برج خنک کن در مدار کندانسور خود استفاده می‌نمایند. بهتر است این نکته را متذکر شویم که بیشتر چیلرهای تراکمی و جذبی دارای کندانسور آبی هستند.

1- برج خنک کننده مدارباز مرطوب یا تر: این مدل دستگاه با ایجاد یک سطح تبادل تماس مستقیم بین هوا و آب سبب کاهش دمای آب می‌شود. در این سیستم برودتی درصدی از آب(1.5 تا 2 درصد) دچار تبخیر شده و وارد هوای ورودی خواهد شد.

این موضوع موجب مرطوب شدن هوای اطراف یا اشباع شدن آن می‌گردد. بخاطر همین موضوع به این مدل سیستم سردکننده کولینگ تاور مرطوب یا خیس نیز گفته می‌شود. آب خروجی از افشانک یا اسپرینکلر شروع به ریزش بر روی پکینگها کرده و از سوی دیگر در تماس با هوا دچار کاهش دما میگردد.

2- برج خنک کننده مداربسته خشک: در این مدل، آب در یک چرخه تماماً بسته (Close) در تماس با هوای خشک محیط سرد می‌گردد. از این رو این نوع سیستم برودتی را خشک یا درای نیز می نامند.

به دلیل تماس غیر مستقیم آب با هوای خشک، دمای آب تحت تاثیر دمای محسوس اقلیم جوی قرار دارد. این تجهیز دارای شبکه‌های لوله ی مسی و فینهای آلومینیوم تحت عنوان کویل فیندار میباشد. آب در گذر از این شبکه‌های لوله ای کویل در تماس با هوای فن یا پروانه، سرد می‌گردد.

3- برج خنک کننده هیبریدی یا ترکیبی: نسل جدید تجهیزات برودتی تبخیری در واقع ترکیبی از دو سیستم مدارباز و مداربسته هستند. جریان اصلی سیال آب در گذر از سطوح نفوذ حرارتی کویل توسط یک جریان ثانویه پاششی قرار می‌گیرند. قیمت خرید برج خنک کننده چیلر به عوامل مختلفی بستگی دارد عمواملی به تن تبرید و یا مدور و یا مکعبی بستگی دارید به طور کلی مدور به نسبت خیلی گرون مکعبی هستش برج خنک کننده یک تجهیزات صنعتی است که به منظور خنک کردن آب و سایر سیالات در صنایع مختلف به کار می‌رود.

در این تماس، گرما توسط نفوذ و هدایت گرمایشی از آب گرم کویل به آب سرد مدار پاششی انتقال می‌یابد. مزیت بزرگ این مدل کاهش دمای آب تا نزدیکی دمای مرطوب محیط طی یک سیکل بدون تبخیر است. این سیستم برودتی در عین حال رسوب گرفتگی به شدت کمتری نسبت به انواع کولینگ تاور مدار باز دارند.
