چیلر آب خنک یکی از اصلی‌ترین و مهم‌ترین تجهیزات در صنایع تهویه مطبوع و برودتی است که در ساختمان‌های بزرگ تجاری، صنعتی و حتی مسکونی مورد استفاده قرار می‌گیرد. این دستگاه با استفاده از آب برای خنک کردن سیال‌های دیگر، نقش حیاتی در کنترل دما و حفظ بهره‌وری سیستم‌ها دارد. در این مقاله به بررسی عملکرد، انواع و مزایای چیلرهای آب خنک می‌پردازیم و نکات مهمی را که باید در انتخاب و نگهداری این تجهیزات در نظر گرفته شود، بررسی خواهیم کرد.

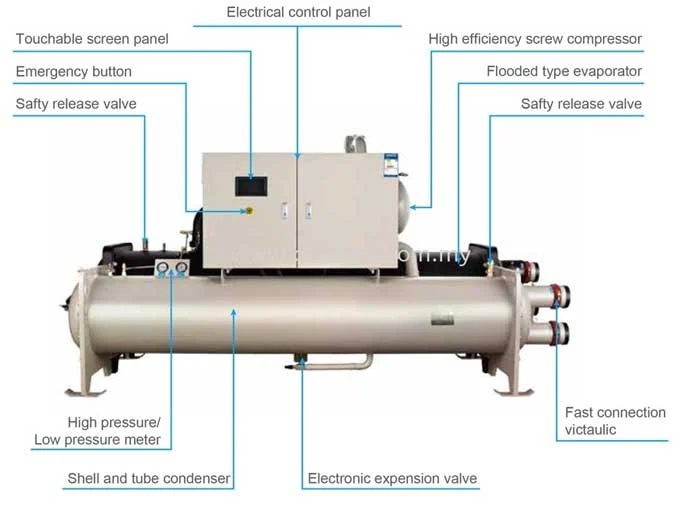

چیلر آب خنک چیست؟
چیلر آب خنک سیستمی است که وظیفه کاهش دمای سیال (معمولاً آب) را از طریق یک سیکل تبرید فشاری-دمایی بر عهده دارد. این سیستم از یک کمپرسور، اواپراتور، کندانسور و سیستم خنک کننده آب تشکیل شده است. چیلر تراکمی آب خنک معمولاً در مراکز تجاری بزرگ و ساختمان‌های صنعتی مورد استفاده قرار می‌گیرند، زیرا توانایی تامین حجم بالایی از خنک‌کنندگی را دارا هستند و از نظر بهره‌وری انرژی گزینه‌ای مناسب به شمار می‌آیند.

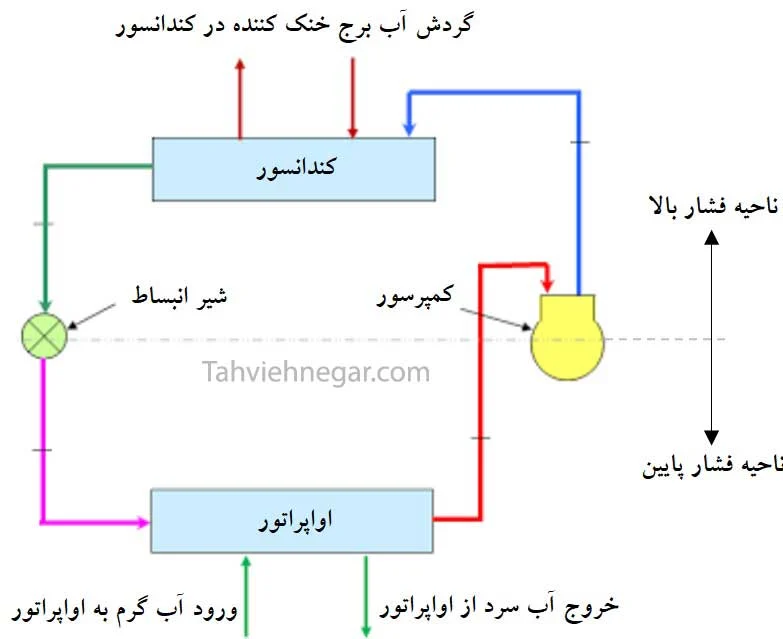

عملکرد چیلر آب خنک
عملکرد چیلر آب خنک بر اساس یک سیکل تبرید فشاری است. ابتدا سیال مبرد در کمپرسور فشرده می‌شود و دمای آن افزایش می‌یابد. سپس این سیال به کندانسور هدایت شده و با آب خنک می‌شود. در مرحله بعد، مبرد به اواپراتور می‌رود و در اینجا دمای سیال مورد نظر (معمولاً آب) را کاهش می‌دهد. آب خنک شده سپس به سیستم تهویه یا فرآیند مورد نیاز منتقل می‌شود تا دمای آن تنظیم شود.
در چیلرهای تراکمی آب خنک نیز مطابق تعریف سیکل تبرید تراکمی، گاز مبرد به شکل بخار داغ (Superheat)، با دمایی پایین وارد کمپرسور شده تا متراکم گردد؛ در نتیجه، فشار و متعاقباً دمای مبرد بالا می رود. سپس بخار داغ خروجی از کمپرسور که اکنون دمای بالایی دارد، وارد کندانسور شده و به کمک آبِ خنک ورودی از برج خنک کننده، گرمایَش جذب می شود. چنانکه تبدیل به مایعی با دمای بالا خواهد شد. در ادامه بواسطه فرایند اختناق در شیر انبساط، افت فشار زیادی در جریان مبرد ایجاد می گردد که ضمن کاهش دمای آن، باعث تبخیر مقداری از مایع مبرد نیز می شود.
در ادامه، جریان سرد و دوفازی مبرد (مخلوط مایع و بخار) بلافاصله پس از خروج از شیر انبساط وارد اواپراتور شده تا با جذب گرمای آب ورودی، دمای آن را کاهش دهد. به این ترتیب، مایع مبرد کاملاً تبخیر شده و با ادامه جذب گرما، به شکل بخار داغِ دما پایین از اواپراتور خارج و مجدداً به کمپرسور بازمی گردد تا این چنین فرایندهای ترمودینامیکی سیکل تبرید در چیلر تکمیل شده و آب سرد مورد نیاز تولید گردد.
انواع چیلرهای آب خنک
- چیلرهای سانتریفیوژ (Centrifugal Chillers)
این چیلرها از کمپرسورهای سانتریفیوژ برای فشرده‌سازی مبرد استفاده می‌کنند. این نوع چیلرها بیشتر در کاربردهای بزرگ و پرظرفیت مانند نیروگاه‌ها و ساختمان‌های تجاری مورد استفاده قرار می‌گیرند. - چیلرهای اسکرو (Screw Chillers)
این نوع چیلرها از کمپرسورهای مارپیچی یا اسکرو بهره می‌برند. اسکرو چیلرها معمولاً برای ظرفیت‌های متوسط و کوچکتر کاربرد دارند و به دلیل سادگی در طراحی و عملکرد، انتخاب مناسبی برای صنایع کوچک و متوسط هستند. - چیلرهای رفت و برگشتی (Reciprocating Chillers)
این چیلرها از کمپرسورهای رفت و برگشتی استفاده می‌کنند و برای کاربردهای کوچکتر مانند دفاتر، بیمارستان‌ها و ساختمان‌های مسکونی مناسب هستند.
مزایای چیلرهای آب خنک
در ادامه به بررسی مزایای چیلرهای آب خنک و نکات مهم آن خواهیم پرداخت.
- بهره‌وری انرژی بالا
چیلرهای آب خنک به دلیل استفاده از آب به عنوان سیال خنک‌کننده دارای راندمان انرژی بسیار بالاتری نسبت به چیلرهای هوا خنک هستند. - کاهش هزینه‌های عملیاتی
استفاده از چیلرهای آب خنک به دلیل بهره‌وری بالا می‌تواند منجر به کاهش قابل توجهی در هزینه‌های عملیاتی و انرژی مصرفی در طولانی مدت شود. - عمر مفید بالا
این چیلرها به دلیل خنک‌سازی مناسب و کمتر شدن فشار گرمایی بر روی اجزا، عمر طولانی‌تری نسبت به سیستم‌های مشابه دارند.
معایب چیلرهای آب خنک
- نیاز به فضای بیشتر
چیلرهای آب خنک به دلیل نیاز به برج‌های خنک‌کننده و تاسیسات مربوطه فضای بیشتری را نسبت به چیلرهای هوا خنک اشغال می‌کنند. - نیاز به نگهداری منظم
این سیستم‌ها به دلیل استفاده از آب برای خنک کردن نیاز به نگهداری منظم دارند تا از انسداد مسیرهای آب و کاهش بهره‌وری جلوگیری شود.
جدول مقایسه چیلرهای آب خنک و هوا خنک
|
ویژگی‌ها |
چیلر آب خنک |
چیلر هوا خنک |
|
بهره‌وری انرژی |
بالا |
متوسط |
|
فضای مورد نیاز |
زیاد |
کمتر |
|
هزینه نگهداری |
بالا |
متوسط |
|
استفاده در صنایع |
بیشتر |
کمتر |
نگهداری و تعمیرات چیلر آب خنک
نگهداری منظم و تعمیرات پیشگیرانه در عملکرد بهینه چیلرهای آب خنک نقش کلیدی ایفا می‌کند. برخی از نکات اصلی در نگهداری شامل:
- تعویض منظم فیلترها
فیلترها باید به طور منظم تعویض شوند تا از ورود ذرات معلق به داخل سیستم جلوگیری شود. - کنترل سطح آب
سطح آب در برج‌های خنک کننده باید همواره در حد مناسبی باشد تا عملکرد بهینه چیلر تضمین شود. - بررسی دوره‌ای کمپرسور و کندانسور
این اجزا باید به طور منظم بازبینی و در صورت نیاز تعمیر شوند تا از هرگونه خرابی پیشگیری شود.
مقایسه چیلر آب خنک و جذبی
چیلر یکی از رایج ترین سیستم های برودتی و تهویه مطبوع است که خصوصاً در سال های اخیر، استفاده از آن ها بمراتب افزایش پیدا کرده است. اولین و اصلی ترین تقسیم بندی انواع چیلر بر مبنای سیکل کاری آنهاست. چنانکه چیلرها یا تراکمی هستند یا جذبی. همانطور که در ابتدای این مقاله نیز توضیح داده شد، چیلر آب خنک نوعی چیلر تراکمی است که انتقال گرما در کندانسورِ آن به کمک آب خنکی انجام می گیرد که از برج خنک کننده دریافت شده است.
به همین علت، با توجه به اینکه هم چیلر آب خنک و هم چیلر جذبی به برج خنک کننده نیاز دارند، در بسیاری از مقالات و همایش ها به طور ویژه این دو نوع چیلر را با یکدیگر مقایسه می کنند. ما نیز در انتهای این مقاله سعی کرده ایم، نظیر به نظیر چیلر آب خنک و چیلر جذبی را از جهات مختلف و در قالب جدول ذیل با یکدیگر مقایسه کنیم.
پرسش و پاسخ
- چیلر آب خنک برای چه صنایعی مناسب است؟
چیلرهای آب خنک برای صنایع بزرگ مانند نیروگاه‌ها، پالایشگاه‌ها، بیمارستان‌ها و ساختمان‌های تجاری مناسب هستند. - چگونه می‌توان هزینه‌های نگهداری چیلر آب خنک را کاهش داد؟
با انجام نگهداری‌های پیشگیرانه و منظم، از خرابی‌های ناگهانی جلوگیری کرده و هزینه‌های نگهداری را کاهش داد. - چرا چیلر آب خنک نسبت به چیلر هوا خنک بهره‌وری بیشتری دارد؟
به دلیل استفاده از آب برای خنک‌سازی، انتقال حرارت بهتری انجام می‌شود که منجر به بهره‌وری بالاتر این نوع چیلرها نسبت به چیلرهای هوا خنک می‌شود.
نتیجه‌گیری
چیلرهای آب خنک به عنوان یکی از کارآمدترین سیستم‌های خنک‌کننده در صنایع مختلف شناخته می‌شوند. بهره‌وری انرژی بالا، کاهش هزینه‌های عملیاتی و عمر طولانی از جمله مزایای این چیلرها است. هرچند که نیاز به فضای بیشتر و نگهداری منظم می‌تواند چالش‌هایی ایجاد کند، اما با انتخاب صحیح و نگهداری مناسب، این سیستم‌ها می‌توانند بهره‌وری بالا و عملکردی بهینه را در طولانی مدت به ارمغان آورند.
