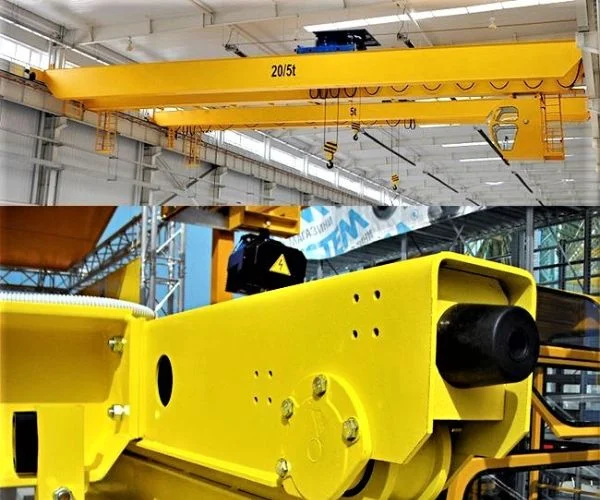

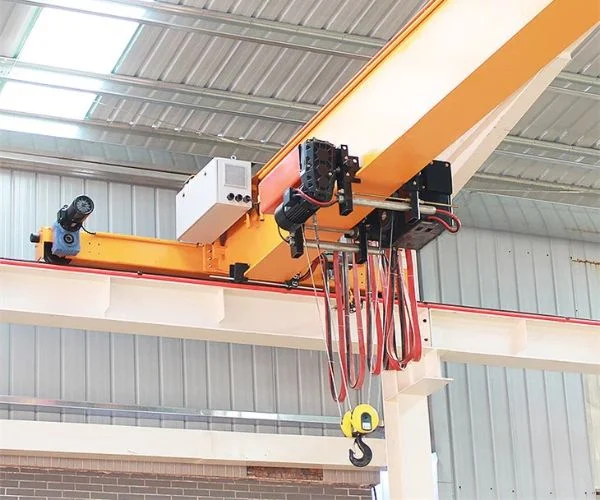

ضربه گیر جرثقیل سقفی یا بافر جرثقیل یک قطعه ایمنی حیاتی در سیستم جرثقیل های سقفی است که وظیفه اصلی آن جذب انرژی جنبشی و کاهش ضربه ناشی از برخورد احتمالی جرثقیل با موانع انتهای مسیر حرکت یا جرثقیل های دیگر است. به زبان ساده تر ضربه گیرها مانند ترمزهای اضطراری عمل می کنند و از وقوع حوادث و آسیب های جدی به سازه جرثقیل بار و محیط اطراف جلوگیری می کنند.
در ادامه این مقاله به بررسی دقیق تر اصول عملکرد اجزای اصلی کاربردها استانداردهای بین المللی و نکات فنی مهم در مورد ضربه گیرهای جرثقیل سقفی خواهیم پرداخت.
اصول عملکرد ضربه گیر جرثقیل سقفی
عملکرد ضربه گیر جرثقیل سقفی بر پایه جذب انرژی جنبشی بنا شده است. هنگامی که جرثقیل در حال حرکت است انرژی جنبشی قابل توجهی در آن ذخیره می شود. در صورت عدم وجود ضربه گیر برخورد جرثقیل با مانع می تواند منجر به انتقال ناگهانی این انرژی و ایجاد نیروهای بسیار زیاد و مخرب شود.
ضربه گیرها با استفاده از مکانیزم های مختلف این انرژی جنبشی را به تدریج جذب و مستهلک می کنند. این فرآیند باعث کاهش شتاب منفی (کاهش سرعت) جرثقیل به صورت کنترل شده شده و از ایجاد ضربه ناگهانی و شدید جلوگیری می کند. به عبارت دیگر ضربه گیرها زمان برخورد را افزایش می دهند و در نتیجه نیروی ضربه را کاهش می دهند.
اجزای اصلی ضربه گیر جرثقیل سقفی
ضربه گیرهای جرثقیل سقفی از اجزای مختلفی تشکیل شده اند که هر کدام وظایف خاصی را بر عهده دارند. اجزای اصلی یک ضربه گیر عبارتند از :
- بدنه (Housing) : بدنه ضربه گیر ساختار اصلی و نگهدارنده سایر اجزا است. معمولاً از جنس فولاد با مقاومت بالا ساخته می شود تا بتواند نیروهای وارده را تحمل کند. بدنه باید به گونه ای طراحی شود که به راحتی بر روی جرثقیل نصب و محکم شود.
- عنصر جاذب انرژی (Energy Absorbing Element) : این بخش قلب تپنده ضربه گیر است و وظیفه اصلی جذب و مستهلک کردن انرژی جنبشی را بر عهده دارد. انواع مختلفی از عناصر جاذب انرژی وجود دارد که در بخش های بعدی به تفصیل به آن ها خواهیم پرداخت.
- صفحه ضربه (Impact Plate) : صفحه ضربه بخشی از ضربه گیر است که اولین تماس را با مانع برقرار می کند. این صفحه معمولاً از جنس فولاد مقاوم در برابر سایش ساخته می شود و سطح آن ممکن است با مواد پلیمری یا لاستیکی پوشانده شود تا از آسیب به مانع جلوگیری شود.
- مجموعه اتصال (Mounting Assembly) : مجموعه اتصال برای نصب و اتصال محکم ضربه گیر به سازه جرثقیل استفاده می شود. این مجموعه باید به گونه ای طراحی شود که نصب و تعویض ضربه گیر به راحتی انجام شود و در عین حال اتصال بسیار محکم و ایمن باشد.
انواع ضربه گیر جرثقیل سقفی بر اساس مکانیزم جذب انرژی
ضربه گیرهای جرثقیل سقفی بر اساس مکانیزم جذب انرژی به انواع مختلفی تقسیم می شوند که هر کدام مزایا و معایب خاص خود را دارند. برخی از رایج ترین انواع ضربه گیرها عبارتند از :
- ضربه گیرهای فنری (Spring Bumpers) : در این نوع ضربه گیر از فنر فولادی به عنوان عنصر جاذب انرژی استفاده می شود. فنرها با فشرده شدن انرژی جنبشی را جذب می کنند. ضربه گیرهای فنری ساده ارزان و بادوام هستند اما ظرفیت جذب انرژی محدودی دارند و برای جرثقیل های با سرعت و وزن کمتر مناسب ترند.
- ضربه گیرهای الاستومری (Elastomeric Bumpers) : در این نوع ضربه گیر از مواد الاستومری مانند لاستیک یا پلی یورتان به عنوان عنصر جاذب انرژی استفاده می شود. مواد الاستومری با تغییر شکل و فشرده شدن انرژی را جذب می کنند. ضربه گیرهای الاستومری عملکرد نرم و بی صدایی دارند و ظرفیت جذب انرژی آن ها نسبت به ضربه گیرهای فنری بیشتر است. این نوع ضربه گیرها برای طیف وسیعی از جرثقیل ها مناسب هستند.
- ضربه گیرهای هیدرولیکی (Hydraulic Bumpers) : در ضربه گیرهای هیدرولیکی از سیال هیدرولیک و پیستون برای جذب انرژی استفاده می شود. هنگام برخورد پیستون به داخل سیلندر حرکت می کند و سیال هیدرولیک از طریق روزنه هایی با قطر کوچک عبور می کند. این فرآیند باعث ایجاد مقاومت و جذب انرژی جنبشی می شود. ضربه گیرهای هیدرولیکی ظرفیت جذب انرژی بسیار بالایی دارند و برای جرثقیل های سنگین و پرسرعت مناسب هستند. همچنین عملکرد آن ها بسیار نرم و کنترل شده است.
- ضربه گیرهای پلی یورتانی (Polyurethane Bumpers) : این نوع ضربه گیر از پلی یورتان متراکم به عنوان عنصر جاذب انرژی بهره می برد. پلی یورتان به دلیل خواص ارتجاعی و مقاومت بالا در برابر سایش و پارگی گزینه مناسبی برای ضربه گیرها محسوب می شود. ضربه گیرهای پلی یورتانی طول عمر بالایی دارند و در شرایط سخت محیطی نیز به خوبی عمل می کنند.
- ضربه گیرهای مغناطیسی (Magnetic Bumpers) : این نوع ضربه گیر از نیروی دافعه مغناطیسی برای جذب انرژی استفاده می کند. هنگام نزدیک شدن جرثقیل به مانع میدان های مغناطیسی قوی بین ضربه گیر و مانع ایجاد می شود که باعث کاهش سرعت جرثقیل بدون تماس فیزیکی می شود. ضربه گیرهای مغناطیسی بدون سایش و اصطکاک عمل می کنند و طول عمر بسیار بالایی دارند. این نوع ضربه گیرها بیشتر در کاربردهای خاص و حساس استفاده می شوند.
شما می توانید برای خرید ضربه گیر جرثقیل سقفی و سایر قطعات انواع جرثقیل با شاهین سازه تماس بگیرید. 09127788487 09121438742
کاربردهای ضربه گیر جرثقیل سقفی در صنایع مختلف
ضربه گیرهای جرثقیل سقفی در طیف گسترده ای از صنایع و کارخانجات مورد استفاده قرار می گیرند. برخی از مهم ترین کاربردهای آن ها عبارتند از :
- صنعت فولاد : در کارخانجات فولادسازی جرثقیل های سقفی برای جابجایی مواد سنگین مانند شمش های فولادی ورق ها و کویل ها استفاده می شوند. ضربه گیرها در این محیط های پرخطر نقش حیاتی در جلوگیری از برخورد جرثقیل ها با یکدیگر و با سازه های کارخانه ایفا می کنند.
- صنعت خودرو : در خطوط تولید خودرو جرثقیل های سقفی برای جابجایی قطعات سنگین خودرو موتورها و بدنه خودرو استفاده می شوند. ضربه گیرها در این صنایع به حفظ ایمنی خط تولید و جلوگیری از آسیب به قطعات حساس خودرو کمک می کنند.
- صنعت انبارداری و لجستیک : در انبارها و مراکز لجستیک بزرگ جرثقیل های سقفی برای جابجایی و انبار کردن کالاها استفاده می شوند. ضربه گیرها در این محیط ها به جلوگیری از برخورد جرثقیل ها با قفسه ها و بارها و همچنین حفظ ایمنی پرسنل کمک می کنند.
- صنعت ساخت و ساز : در پروژه های ساختمانی بزرگ جرثقیل های سقفی برای جابجایی مصالح سنگین مانند تیرآهن بتن و قطعات پیش ساخته استفاده می شوند. ضربه گیرها در این صنایع به حفظ ایمنی در محیط های پرتردد ساختمانی و جلوگیری از آسیب به سازه های در حال ساخت کمک می کنند.
- صنعت کشتی سازی : در کارخانجات کشتی سازی جرثقیل های سقفی غول پیکر برای جابجایی قطعات سنگین کشتی مانند بدنه موتور و تجهیزات دریایی استفاده می شوند. ضربه گیرها در این محیط های بسیار سنگین و پرخطر نقش کلیدی در ایمنی عملیات جابجایی و جلوگیری از حوادث فاجعه بار ایفا می کنند.
- صنعت هوافضا : در صنایع هوافضا جرثقیل های سقفی برای جابجایی قطعات حساس و گران قیمت هواپیما و فضاپیما استفاده می شوند. ضربه گیرها در این صنایع به حفظ ایمنی قطعات حساس و جلوگیری از کوچک ترین آسیب ها که می تواند منجر به خسارات مالی و جانی جبران ناپذیری شود کمک می کنند.
استانداردهای بین المللی مرتبط با ضربه گیر جرثقیل سقفی
استانداردهای بین المللی نقش مهمی در تضمین کیفیت و ایمنی ضربه گیرهای جرثقیل سقفی ایفا می کنند. این استانداردها مشخصات فنی روش های آزمایش و الزامات ایمنی مربوط به طراحی ساخت و نصب ضربه گیرها را تعیین می کنند. برخی از مهم ترین استانداردهای بین المللی مرتبط با ضربه گیر جرثقیل سقفی عبارتند از :
- ISO ۸۳۰۶ : این استاندارد بین المللی به طور خاص به ضربه گیرها و تجهیزات بافر برای جرثقیل ها و چرخ دستی ها می پردازد. استاندارد ISO ۸۳۰۶ الزامات مربوط به عملکرد استحکام و روش های آزمایش ضربه گیرها را مشخص می کند.
- FEM ۹.۶۸۳ : این استاندارد اروپایی توسط فدراسیون اروپایی جابجایی مواد (FEM) تدوین شده است و به انتخاب و کاربرد ضربه گیرها برای جرثقیل های سقفی و دروازه ای می پردازد. استاندارد FEM ۹.۶۸۳ راهنمایی های جامعی در مورد نحوه انتخاب ضربه گیر مناسب بر اساس نوع جرثقیل سرعت حرکت وزن بار و شرایط محیطی ارائه می دهد.
- OSHA ۱۹۱۰.۱۷۹ : این استاندارد آمریکایی توسط سازمان ایمنی و بهداشت شغلی (OSHA) تدوین شده است و به ایمنی جرثقیل های سقفی و دروازه ای در محیط های کار می پردازد. استاندارد OSHA ۱۹۱۰.۱۷۹ الزامات مربوط به نصب و نگهداری ضربه گیرها را به عنوان بخشی از سیستم ایمنی جرثقیل مشخص می کند.
- ASME B۳۰.۲ : این استاندارد آمریکایی توسط انجمن مهندسان مکانیک آمریکا (ASME) تدوین شده است و به جرثقیل های سقفی و دروازه ای می پردازد. استاندارد ASME B۳۰.۲ الزامات مربوط به طراحی ساخت نصب بازرسی و نگهداری جرثقیل ها از جمله ضربه گیرها را مشخص می کند.
رعایت این استانداردها به تولیدکنندگان و کاربران جرثقیل های سقفی کمک می کند تا از ایمنی و کارایی ضربه گیرها اطمینان حاصل کنند و از بروز حوادث و آسیب های احتمالی جلوگیری نمایند.
تکنولوژی های پیشرفته در ضربه گیرهای جرثقیل سقفی
صنعت ضربه گیرهای جرثقیل سقفی نیز همگام با پیشرفت های تکنولوژی شاهد نوآوری ها و تکنولوژی های پیشرفته ای بوده است. برخی از این تکنولوژی ها عبارتند از :
- ضربه گیرهای هوشمند (Smart Bumpers) : این نوع ضربه گیرها مجهز به سنسورها و سیستم های کنترلی پیشرفته هستند که می توانند عملکرد ضربه گیر را به صورت هوشمند و تطبیقی تنظیم کنند. به عنوان مثال ضربه گیرهای هوشمند می توانند نیروی جذب انرژی را بر اساس سرعت و وزن جرثقیل به صورت خودکار تنظیم کنند.
- ضربه گیرهای قابل تنظیم (Adjustable Bumpers) : این نوع ضربه گیرها امکان تنظیم دستی یا اتوماتیک پارامترهای عملکردی مانند نیروی جذب انرژی و طول کورس ضربه را فراهم می کنند. این ویژگی به کاربران اجازه می دهد تا ضربه گیر را به طور دقیق با نیازهای خاص کاربرد خود تطبیق دهند.
- ضربه گیرهای با مواد پیشرفته (Advanced Material Bumpers) : استفاده از مواد پیشرفته مانند کامپوزیت ها نانومواد و الاستومرهای با عملکرد بالا در ساخت ضربه گیرها منجر به بهبود عملکرد افزایش طول عمر و کاهش وزن آن ها شده است.
- سیستم های مانیتورینگ ضربه گیر (Bumper Monitoring Systems) : این سیستم ها با استفاده از سنسورها و سیستم های ارتباطی بی سیم وضعیت عملکرد ضربه گیرها را به صورت آنلاین پایش می کنند. این اطلاعات به کاربران کمک می کند تا از وضعیت سلامت ضربه گیرها آگاه شوند و در صورت نیاز اقدامات تعمیر و نگهداری را به موقع انجام دهند.
این تکنولوژی های پیشرفته گامی مهم در جهت بهبود ایمنی کارایی و قابلیت اطمینان ضربه گیرهای جرثقیل سقفی محسوب می شوند و به کاربران امکان می دهند تا از حداکثر پتانسیل این قطعات حیاتی بهره مند شوند.
نکات فنی مهم در انتخاب و نگهداری ضربه گیر جرثقیل سقفی
انتخاب و نگهداری صحیح ضربه گیر جرثقیل سقفی نقش کلیدی در ایمنی و کارایی جرثقیل دارد. در هنگام انتخاب و نگهداری ضربه گیرها به نکات فنی زیر توجه کنید :
- ظرفیت جذب انرژی : ظرفیت جذب انرژی ضربه گیر باید متناسب با وزن و سرعت جرثقیل باشد. برای انتخاب ضربه گیر مناسب باید محاسبات دقیق مربوط به انرژی جنبشی جرثقیل انجام شود.
- نوع ضربه گیر : نوع ضربه گیر باید با توجه به شرایط کاربرد و محیط کار انتخاب شود. برای مثال در محیط های با دمای بالا یا پایین باید از ضربه گیرهای مقاوم به دما استفاده شود.
- ابعاد و اندازه : ابعاد و اندازه ضربه گیر باید با فضای موجود بر روی جرثقیل و نوع اتصال آن سازگار باشد.
- جنس و کیفیت مواد : جنس و کیفیت مواد به کار رفته در ساخت ضربه گیر باید مطابق با استانداردهای بین المللی باشد تا طول عمر و عملکرد قابل اطمینان آن تضمین شود.
- بازرسی دوره ای : ضربه گیرها باید به صورت دوره ای و منظم بازرسی شوند تا از سلامت و عملکرد صحیح آن ها اطمینان حاصل شود. در بازرسی ها باید به مواردی مانند ترک خوردگی خوردگی سایش و آسیب های دیگر توجه شود.
- تعویض به موقع : ضربه گیرها قطعات مصرفی هستند و پس از مدتی کارکرد نیاز به تعویض دارند. زمان تعویض ضربه گیرها بستگی به نوع ضربه گیر شرایط کارکرد و میزان استفاده از جرثقیل دارد. توصیه می شود بر اساس دستورالعمل های سازنده و نتایج بازرسی های دوره ای نسبت به تعویض به موقع ضربه گیرها اقدام شود.
رعایت این نکات فنی مهم به کاربران کمک می کند تا ضربه گیر مناسب را برای جرثقیل خود انتخاب کنند و با نگهداری صحیح از ایمنی و کارایی بلندمدت آن اطمینان حاصل نمایند.
نتیجه گیری
ضربه گیر جرثقیل سقفی یک قطعه ایمنی ضروری در سیستم جرثقیل های سقفی است که نقش حیاتی در جلوگیری از حوادث و آسیب های جدی ایفا می کند. در این مقاله به بررسی جامع اصول عملکرد اجزای اصلی انواع کاربردها استانداردهای بین المللی و تکنولوژی های پیشرفته ضربه گیرهای جرثقیل سقفی پرداختیم.
با درک اهمیت و عملکرد صحیح ضربه گیرها و با رعایت نکات فنی مربوط به انتخاب نصب و نگهداری آن ها می توان ایمنی و کارایی جرثقیل های سقفی را به طور قابل توجهی افزایش داد و از بروز حوادث ناگوار جلوگیری کرد.
پرسش های متداول
۱ : چگونه می توان ظرفیت جذب انرژی مناسب برای ضربه گیر جرثقیل سقفی را محاسبه کرد؟
برای محاسبه ظرفیت جذب انرژی مناسب ابتدا باید انرژی جنبشی جرثقیل را در هنگام برخورد محاسبه کنید. این انرژی به وزن جرثقیل و سرعت حرکت آن بستگی دارد. سپس با توجه به نوع ضربه گیر و مشخصات فنی آن ضربه گیری را انتخاب کنید که ظرفیت جذب انرژی آن حداقل برابر با انرژی جنبشی جرثقیل باشد. برای محاسبات دقیق تر می توانید از نرم افزارهای مهندسی و یا مشورت با متخصصان این حوزه کمک بگیرید.
۲ : چه نوع ضربه گیری برای جرثقیل سقفی با سرعت بالا مناسب تر است؟
برای جرثقیل های سقفی با سرعت بالا ضربه گیرهای هیدرولیکی و ضربه گیرهای پلی یورتانی به دلیل ظرفیت جذب انرژی بالا و عملکرد نرم و کنترل شده گزینه های مناسب تری هستند. این نوع ضربه گیرها می توانند انرژی جنبشی بالای جرثقیل های پرسرعت را به طور موثر جذب کنند و از ایجاد ضربه های شدید جلوگیری نمایند.
۳ : آیا می توان ضربه گیرهای جرثقیل سقفی را به صورت دستی نصب کرد یا نیاز به متخصص دارد؟
نصب ضربه گیرهای جرثقیل سقفی به نوع و اندازه ضربه گیر و همچنین پیچیدگی سیستم اتصال آن بستگی دارد. در برخی موارد نصب ضربه گیرهای کوچک و ساده ممکن است به صورت دستی و توسط پرسنل آموزش دیده قابل انجام باشد. اما برای ضربه گیرهای بزرگ و پیچیده توصیه می شود نصب توسط متخصصان مجرب و با استفاده از ابزار و تجهیزات مناسب انجام شود تا از نصب صحیح و ایمن آن اطمینان حاصل شود.
