تفاوت BMS و BAS چیست؟

ساختمانی که مجهز به سیستم مدیریت BMS باشد اصطلاحاً خانه هوشمند گویند. این سیستم به افراد ساکن این امکان را می­دهد که از تجهیزات بطور کاراتری استفاده نموده و احساس امنیت و آسایش را در آنها افزایش می­دهد و همچنین می­تواند موجب صرفه­ جویی انرژی گردد.این ساختمانها با استفاده از یک پارچه نمودن چهار عنصر اصلی سیستم­ها، ساختار، سرویس و مدیریت و با برقراری ارتباط میان آنها محیطی پویا و مقرون به صرفه بوجود آورند.

مزایای اتوماسیون ساختمان چیست و چه معایبی دارد؟ – آرپسه

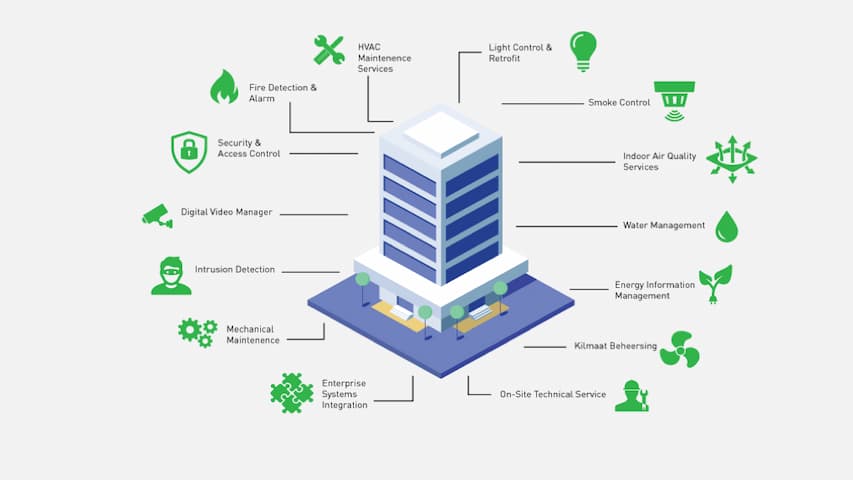

تجهیزاتی که از طریق BMS قابل کنترل هستند:

1- روشنایی

با استفاده از سیستم BMS می­توان روشنایی بخش­های مختلف ساختمان را هوشمند نمود . کنترل روشنایی شامل روشن و خاموش نمودن خودکارآنها، تنظیم سطح نور، کاهش یا افزایش و همچنین تعیین و مشاهده وضعیت آنها و امکان روشن و خاموش نمودن آنها از راه دور و بیرون ساختمان می­باشد.

2 – سیستم­های حفاظتی و امنیتی

میتوان سیستم­های اعلام و اطفاء حریق، ورود و خروج پرسنل، دوربین مدار بسته و نشتی آب و آبگرفتگی و حفاظت از برق گرفتگی را نیز به سیستم BMS متصل نموده و بوسیله آن کنترل نمود.

3- در، پنجره، پرده و سایبان

بوسیله سیستم BMS می­توان این تجهیزات کنترل و وضعیت آنها مشاهده نموده و فرمامین لازم را در این خصوص صادر نمود و حتی می­توان با استفاده از حسگر اثر انگشت یا کارت مغناطیسی علاوه بر ایجاد ایمنی بیشتر به امکان طبقه­ بندی و زمان­بندی دسترسی نیز اعمال نمود.

4- سیستم­های سرمایشی و گرمایشی ( تهویه مطبوع)

سیستم­های سرمایشی و گرمایشی می­تواند شامل تجهیزات مرکزی و تجهیزات محلی می­باشند تجهیزات مرکزی که در موتورخانه واقع­ اند مانند چیلر، دیگ آبگرم ، پمپ­های سیستم ، برج خنک­  کن و … می­باشد و تجهیزات محلی نیز مانند فن­ کوئل­ها، کولرهای پنجره­ای و هواسازها می­باشند.

از طریق سیستم BMS می­توان تجهیزات مرکزی را در زمانهای مشخص و از راه دور روشن و خاموش نمود و همچنین با تغییرات شرایط محیطی تغییرات لازم مورد نیاز را اعمال نمود و همچنین این سیستم می­تواند دمای اتاقها را بصورت هوشمند کنترل نموده و در صورت عدم حضور افراد نسبت به خاموش نمودن تجهیزات اقدام نماید.

5 – سیستم­های صوتی و تصویری، تجهیزات اداری

با استفاده از BMS می­توان امکان استفاده از یک آرشیو مرکزی صوتی را انتخاب و یا جهت مراسم­ های مختلف حالت­های از قبل تعریف شده را انتخاب و اجرا نمود و یا تجهیزات اداری را نیز از طریق این سیستم کنترل نمود.

6 – سیستم آیفون تصویری و ورود و خروج مهمانان یا مراجعه کنندگان

در مورد ساختمانهای اداری این سیستم می­تواند ورود و خروج کلیه مهمانان را ثبت وحتی تصویر آنها را ضبط نمود و در ساختمانهای مسکونی نیز امکان دریافت تصویر مراجعه کننده بر روی نمایشگر و در صورت عدم حضور ثبت تصویر به همراه زمان مراجعه وجود داشته و حتی در صورت وجود اینترنت امکان برقراری ارتباط با مهمان از راه دور را مهیا سازد.

7- کنترل تأسیسات استخر، سونا و جکوزی

این سیستم می­تواند بطور هوشمند این تجهیزات را روشن و خاموش نموده و دستگاههای تصفیه، دما را کنترل و سایر کنترل­های لازم را انجام دهد.

8 – سیستم­های ارتباطی

پشتیبانی خطوط تلفنی، پیامگیر، تلفن سانترال نیز از ویژگی­ های این سیستم به شمار می­رود.

9 – وسایل الکتریکی ساختمان

در ساختمان هوشمند امکان اطلاع یافتن از وضعیت کلیه وسایل الکتریکی ساختمان و کنترل آنها وجود دارد.

10-سیستم آبیاری

آبیاری گیاهان موجود در حیاط و یا داخل ساختمان را بطور خودکار طبق برنامه از پیش تعیین شده انجام شود.در نتیجه با استفاده از سیستم مدیریت ساختمان می­توان ساختمانها را تا سطح مورد نظر هوشمند نمود هزینه این کار نیز بسته به سطح هوشمند سازی می­تواند بسیار متفاوت بوده ولی امکان­ پذیر می­باشد.

– سیستم مدیریت انرژی ساختمان یا BEMS:

ین سیستم نیز مشابه BMS می­باشد با این تفاوت که هدف آن مدیریت انرژی ساختمان می­باشد . این سیستم در واقع زیر مجموعه­ای از BMS می­باشد که توجه ویژه­ای به مصارف انرژی، تجهیزات انرژی ­بر و کنترل آنها دارد و همچنین ممکن است دستگاه­های  اندازه­گیری مصرف انرژی نیز به این سیستم متصل و یک سری گزارشات و فرمامین کنترل لازم نیز در راستای کنترل و کاهش مصرف انرژی به طور هوشمند صادر نماید به عنوان مثال کنترل دیماند مصرفی یا کنترل روشنایی ساختمان و …

-سیستم مدیریت روشنایی یا LMS:

سیستم مدیریت روشنایی نیز زیر مجموعه­ای از سیستم BMS و BEMS می­باشد. این سیستم بطور خاص به مدیریت سیستم­های روشنایی می­ پردازد. در این سیستم می­تواند با استفاده از انواع سنسورها نظیر سنسورهای حضور و نور نسبت به روشن و خاموش نمودن و یا کنترل سطح نور مکانهای مختلف اقدام نمود. و یا با استفاده از تایمر بر اساس زمان بعضی از مکانها را کنترل نمود.

با استفاده از این سیستم می­توان با آدرس پذیر نمودن منطقه­های مختلف، منطقه­ بندی مناسبی را بوجود آورد و همچنین نسبت به حالت­های از پیش تعریف شده برای مکانهای خاص مانند آمفی تئاترها و سالن­ها اقدام و با تنها صدور یک فرمان اجرا نمود.

استفاده از سیستم هوشمند به همراه تجهیزات کارا می­تواند مصرف بخش روشنایی را تا 75 درصد کاهش داده و صرفه­ جویی قابل توجهی در برق مصرفی ساختمان ایجاد نمود.

– اجزای  سیستم BMS:

منظور از اجزا، کلیه تجهیزات، سیستم­های ارتباطی و نرم­ افزارهایی که جهت کنترل وسایل مختلف موجود در ساختمان مورد استفاده قرار می­گردد میباشد.با توجه به اینکه نیازها و خواسته ­های هر کاربرد می­تواند بسیار متفاوت بوده ، تجهیزات و اجزا هر سیستم نیز می­تواند با سیستم­های دیگر بسیار متفاوت باشد و کاربر می­تواند به دلخواه خود آنها را انتخاب نماید. متداول­ترین اجراء BMS به شرح زیر می­باشند.

1-    سیستم کنترل مرکزی

این بخش مهمترین و بزرگترین جزء یک سیستم BMS بوده و هسته مرکزی آن می­باشد. گاهی اوقات از یک کامپیوتر نیز به جای این سیستم استفاده می­گردد ولی در اغلب موارد این بخش مستقل بوده و فقط از طریق کامپیوتر برنامه­ ریزی و کنترل می­گردد. این بخش شامل واحد پردازنده ، کنترلرهای اصلی سیستم و کنتاکنتورها و رله­ هایی که با کلیه اجزاء در ارتباط­ اند می­باشد.

همچنین در این بخش کلیدهایی وجود دارند که بطور دستی قابل تغییر هستند و با تغییر آنها می­تواند برنامه سیستم را تغییر داد. روش­های ارتباطی کنترل مرکزی با اجزاء مختلف می­تواند از طریق خطوط برق، سیم­های باس و یا خط تلفنی باشد.

2-    خطوط ارتباطی (BUS)

برای ارتباط اجزاء مختلف BMS با یکدیگر از خطوط ارتباطی استفاده می­گردد این خطوط از تمام اجزاء BMS عبور کرده و امکان ارسال اطلاعات را بین آنها میسر می­سازد. این خطوط می­تواند بصورت سیم­های برق ساختمان، چند رشته سیم مشترک و یا بصورت امواج بی سیم باشد.

این بخش شامل یک نمایشگر و یک صفحه کلید و یا یک نمایشگر لمسی بوده و در نقاط مختلف ساختمان نصب شده و قابلیت کنترل و نمایش اطلاعات آن بخش ، مانند دما، وضعیت وسایل و غیره را دارا است. این بخش مانند واحد کنترل مرکزی است با این تفاوت که توانایی­های آن محدودتر است.

4 – سنسورها

سنسورهای گوناگونی با توجه به نیازهای مورد نظر و سطح هوشمند سازی می­تواند در نقاط مختلف نصب گردد. انواع متداول این سنسورها عبارتند از : سنسور حضور، سنسور دما، سنسور نور، سنسور دود و … که می­توانند مشخصات مورد نظر را تبدیل به سیگنال­ها و اطلاعات مورد نظر نموده و از طریق خطوط ارتباطی به کنترل مرکزی یا نقاط کنترلی ارسال می­نمایند. و کنترل مرکزی یا محلی فرامین لازم را به انواع کلیدها، تایمرها و دیمرها ارسال می­مایند.

5-دیمرهای روشنایی

دیمرها امکان تنظیم نور را با افزایش یا کاهش نور لامپ­ها بصورت الکترونیکی بوجود می­ آورند. با این تجهیزات می­توانند به همراه سنسور نور سطح نور محیط را با کم و زیاد شدن نور طبیعی تنظیم و یا حتی روشنایی را خاموش نمود و به این طریق صرفه­ جویی انرژی می­نمایند.

6 – تایمرها

تایمرها جهت یک سری اعمالی که بصورت تکراری و در زمانهای مشخص انجام می­شوند می­توانند مفید باشد البته کنترل مرکزی نیز قابلیت ارسال فرمان بصورت زمانی را دارند که می­تواند ارزان­تر از استفاده از تایمر مجزا باشد.

7 – پریزها

با استفاده از پریزهایی که قابلیت ارسال و دریافت اطلاعات از طریق خطوط ارتباطی را دارند می­توان مصرف کننده­های متصل به آنها را روشن و خاموش و یا از وضعیت آنها مطلع گردید.

8 – نرم افزار سیستم

استفاده از نرم افزار بوسیله یک کامپیوتر می­تواند یکی از ابزارهای مفید و با قابلیت انعطاف بالا برای سیستم BMS باشد. حتی در مواردی توانایی­هایی این نرم افزار به سیستم می­دهد که کنترل مرکزی فاقد آن میباشد از جمله گزارش­ گیری و ثبت واقع و همچنین ارتباط بصری مناسب با سیستم.

9- Web Server

وسیله ای است که کاربر را قادر می­سازد تا در هر نقطه­ای از دنیا از طریق اینترنت به سیستم BMS دسترسی پیدا کرده و آن را کنترل نماید. این سیستم از طرفی با خطوط ارتباطی به کنترل مرکزی متصل و از طرف دیگر به تجهیزات مانند مودم به شبکه متصل می­گردد.
